1. 정의
Battery와 같은 전기적 성질을 출력해주는 기계입니다.


2. CV(Constant Voltage)모드
원하는 전압값을 입력하면, 부하저항의 크기에 따라 전류의 값이 유동적으로 정해지는 것을 CV 모드라고 합니다.


3. CC(Constant Current)모드
CV 모드와는 반대로 원하는 전류값을 입력하면, 부하저항의 크기에 따라 전압의 값이 유동적으로 정해지는 것을 CC모드라고 합니다.


4. CV/CC Mode Crossover

3. CC(Constant Current)모드
CV 모드와는 반대로 원하는 전류값을 입력하면, 부하저항의 크기에 따라 전압의 값이 유동적으로 정해지는 것을 CC모드라고 합니다.


4. CV/CC Mode Crossover

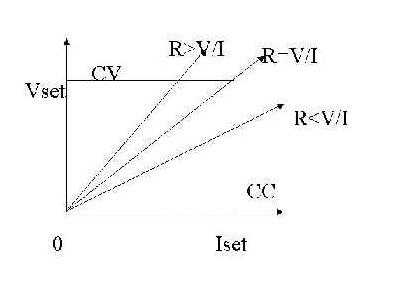

전압값과 전류값을 각각 입력했을 때, 전압값/전류값 이 부하저항보다 크면 CV모드로 동작하게 되고, 부하저항보다 작다면 CC모드로 동작하게 됩니다.


5. CC/CV모드를 위한 예제
만일 CC mode에서 1Amp로 Power supply를 사용하고 싶은데, 부하저항이 1ohm이라면, 먼저 전류를 1Amp 로 입력하고, 전압은 1V보다 큰 값을 넣으면 CC mode로 동작하게  됩니다.


6. DC Power Supply Selection
Power Supply 를 선택하기 위하여 고려할 사항들을 생각해 보면 다음과 같습니다.
1) 사용하고자 하는 전압, 전류값은?
2) CV/CC 등의 control mode가 필요한지.
3) 출력단의 수는?
4) 프로그래밍을 통한 제어의 필요성은? (GP-IB, RS-232)
5) 그외에 노이즈,정확도, Remote sensing 등의 Spec.　


7. ripple(리플)
직류 속에 포함된 맥동분을 말합니다.. 예를 들어 정류기의 출력 파형은 전지에서 얻어지는 직류와 같은 일정한 파형으로 되지 않고, 전압이 끊임없이 변동합니다. 이것은 교류분이 포함되어 있기 때문이며, 그 비율을 리플 백분율로 나타낸다. 리플이 많으면  험 잡음이 원인이 됩니다.


8. ripple attenutation factor(리플 감쇠율)
정류기의 출력은 리플이 많이 포함된 맥류이므로 그대로 사용할 수 없고 평활 회로를 통해 일정한 직류로 만들어 사용합니다. 이 평활 회로에서 lvmf 전압이 얼마나 감쇠했는가를 나타내는 것이 리플 감쇠율로서 다음식으로 나타냅니다.

리플 감쇠율

출력측의 리플전압의 실효값	× 100
입력측의 리플전압의 실효값

ripple factor(맥동률)

교류분을 포함한 직류에 있어서 평균값에 대한 교류분의 실효값의 비를 말합니다.
