◎디지털 오실로스코프의 메모리 특성과 주요 메이커 메모리 비교

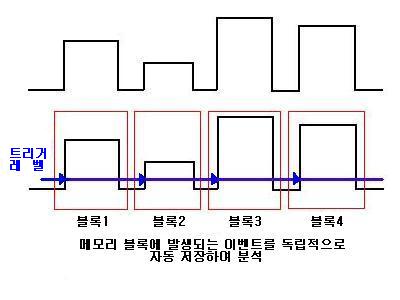

1. 트리거 발생에 따른 여러 가지의 현상을 한번에 포착. 대용량 메모리를

   가지고 있는 경우.

일반적인 DSO의 기본 메모리인 1K 메모리 용량으로 100K 이상의 메모리의 스코프로 100회의 현상을 자동으로 메모리에 저장할 수 있습니다.
⇒ 요코가와 오실로스코프의 SINGLE(N) 트리거 모드 이용

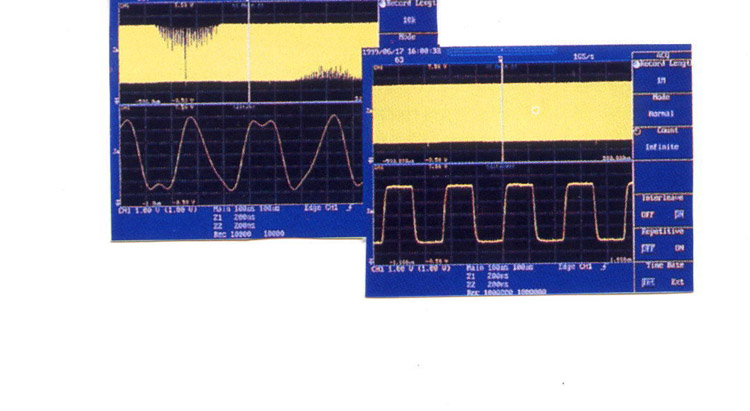

 이 그림은 같은 파형입니다.


오직 다른게 있다면 현재 쓰이고 있는 메모리 용량의 차이입니다. 10kW의 메모리를 사용할 경우 10MS/s이지만 1MW의 메모리를 사용할 경우 1GS/s의 샘플속도를 나타냅니다.





2. 정해진 타임베이스에서의 샘플링 속도 증폭으로 인한 정밀측정

디지털 오실로스코프에서 동일한 타임베이스 안에서 샘플링 속도는 Acquisition Memory에 따라 정해집니다. 메모리가 크면 낮은 스위프 속도에서도 높은 샘플 속도를 사용하므로 Alias의 가능성이 줄어들고 세밀한 파형 관측이 가능합니다.


       SINGLE(N) 트리지모드를 이용한 연속적인 파형 분석





 따라서 Single Mode로 일정한 Loop의 한가지 현상을 정밀하게 분석할 때에 메모리에 따른 스코프의 성능은 현저하게 차이가 날 수 밖에 없습니다.
※ 메모리가 크면 그만큼 많은 데이터를 처리하기 때문에 오실로 스코프의 응답속도가  느려질 수 밖에 없습니다. 따라서 같은 대용량 메모리의 오실로 스코프를 비교할 경우 카탈로그에 응답속도 및 데이터 처리시간에 관한 것을 메이커와 상의하여 비교해봐야 합니다







3. 스코프의 가격대에 메모리가 차지되는 비중.

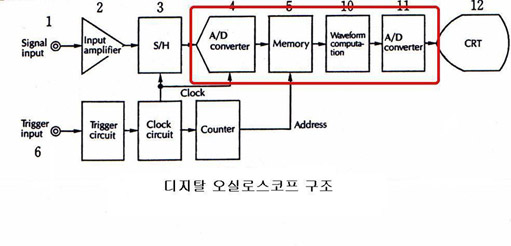

디지털 스코프의 일반적 구조를 보시면 그 해답이 나옵니다.







A/D 컨버터의 성능과 메모리 용량이 디지털 스코프의 가격을 좌우한다는 사실은 자명합니다.



4. 주요 제품 메모리별 비교
모  델  명
메  이  커
일 반 사 양
레코드 메모리
TDS220
TEKTRONIX
100MHz   2채널
2.5kW
54600B
HP
100MHz   2채널
4kW
DL1520
YOKOGAWA
150MHz   2채널
32kW/1MW
54645B
HP
100MHz   2채널
1MW
TDS3014
TEKTRONIX
100MHz   4채널
10kW
TDS420A
TEKTRONIX
200MHz   4채널
120kW
DL1540C
YOKOGAWA
150MHz   4채널
120kW/2MW
54616C
HP
500MHz   2채널
5kW
TDS3052
TEKTRONIX
500MHz   2채널
10kW
LT322
LECROY
500MHz   2채널
100kW
LT342
LECROY
500MHz   2채널
250kW/1MW
TDS3054
TEKTRONIX
500MHz   4채널
10kW
Infinium
HP
500MHz   4채널
32kW
LT344
LECROY
500MHz   4채널
250k/1MW
9354CL
LECROY
500MHz   4채널
2MW
TDS754D
TEKTRONIX
500MHz   4채널
2MW/4MW
TDS540
TEKTRONIX
500MHz   4채널
2MW/8MW
DL7100
YOKOGAWA
500MHz   4채널
2MW/8MW
TDS714L
TEKTRONIX
500MHz   4채널
8MW

                                                        파란색표시부분은 옵션사항입니다
