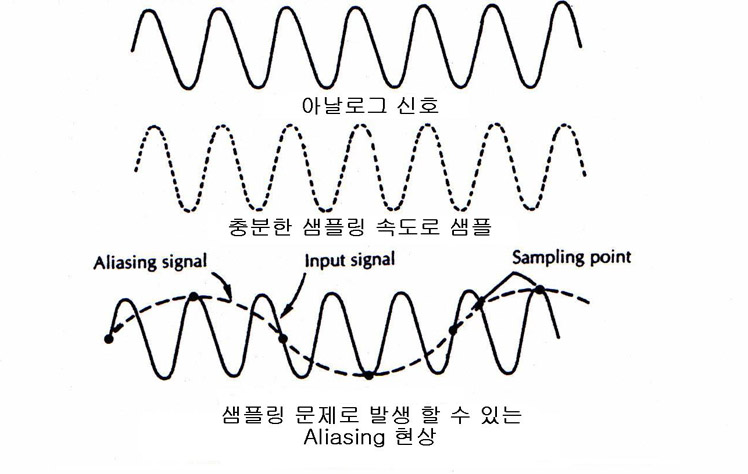

1. 등가 샘플링
여러
트리거 발생에 따라 나타나는 여러 현상들을 모아 파형을 재현시키는 방법입니다.
연속적으로 계속 나타나는 신호를 샘플 그룹을 통해 파형을 출력합니다. 실시간
샘플링보다 펄스 성능은 일반적으로 우수하지만 빠른 스위프 속도에서는 완벽한
파형 재현에 시간이 좀 걸리고, Stop시킨 파형에 대한 화면 FFT변환,
연산 및 분석에 대한 가치는 떨어집니다.
2. 실시간 샘플링
신호가
반복되지 않는 특별한 신호를 정확하게 포착하는 데 사용하는 방법으로 Single
Shot 대역폭이라고 흔히 일컫는 말로 이 실시간 샘플링 성능에 의한 것입니다.
결과적으로 메모리 성능과도 직결되는 부분이며 흔히 카탈로그 상의 샘플링
스피드는 이 실시간 샘플링에 대한 내용입니다.
장점은 프리 트리거 기능을 사용할 수가 있어 트리거 이벤트
전의 현상 관찰이 가능하다는 점이며, 단점으로는 샘플 점들간의 글리치 포착이
어려운 점입니다.
3. 채널수 및 Sweep속도(타임베이스)에 따라 변화는 샘플
속도
샘플 속도가 복수 채널로 갈경우 속도가 줄어즈는 스코프가
있습니다. 복수채널에 영향을 받지 않는 스코프의 샘플링 A/D 컨버터가 채널수에
영향을 받는 스코프의 컨버터 보다는 신뢰성이 있다고 볼 수 있습니다. 타임베이스(스위프속도)가
낮아지면 샘플링 속도는 한정된 메모리 용량에 의거하여 떨어질 수 밖에
없습니다. 롤모드(일반적으로 100mS/div 이하의 스위프 속도)에서의 샘플링
속도는 현저하게 떨어지기 때문에 특정 스코프에서는 강제적으로 샘플링 속도를
증폭시키는 기능을 갖춘 스코프도 있습니다.
4. 주요 제품 샘플링 속도 비교
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
파란색표시부분은 채널수에 따라 샘플링이 변하는 기종입니다.
실시간샘플링을
기초로 일반범용으로 쓰일 수 있는 스코프를 중심으로 비교한 것이며 HP,TEKTRONIX,LECROY의
제품들은 고성능의 높은 주파수대역과 샘플링속도를자랑하는 기종이 있음을
알려드립니다.
